H형강 조립 갠트리 아크 용접 시스템을 위한 기술 솔루션

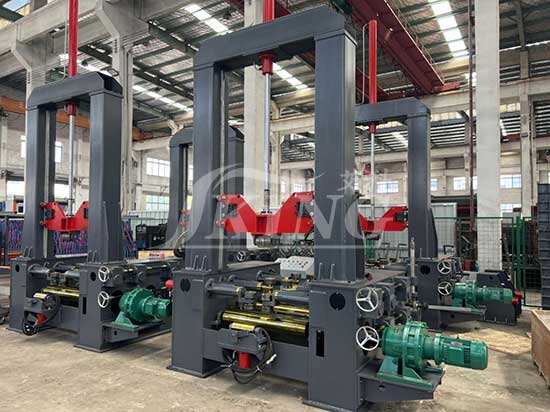

I . 장비: HG-2000H H형강 조립기

1. 장비 소개

1.1 본 조립기는 스팟 용접된 H형강을 조립하는 데 사용된다. 주요 장비는 상부 도어 프레임, 본체 및 스팟 용접 시스템(옵션)으로 구성된다.

1.2 본체 상부에는 웹 중심 맞춤 장치가 세 세트 설치되어 있다. 장치의 한쪽은 웹의 위치를 결정하기 위한 수동 감속기어 박스 링크이며, 다른 쪽은 유압 실린더 클램핑 방식이다.

1.3 두 세트의 플랜지 중심 맞춤 장치가 기체 하부에 설치되어 있다. 장치의 한쪽은 플랜지 위치 결정을 위한 수동 감속기어 박스 링크이며, 다른 쪽은 유압 실린더 클램핑 방식이다.

1.4 상부 도어 프레임 롤러 프레임 가이드 장치는 삼방향 위치 결정 가이드를 채택한다. 이 가이드 방식은 조립 과정 중 롤러의 안정성을 효과적으로 보장한다. 도어 프레임 후면에는 유압 웹 정렬 시스템이 부착되어 초고 높이의 기울기를 방지한다 작업장 조립 과정 중.

1.5 동력 구성 측면에서 작업장 수송 안정성을 충족하기 위해 메인 본체 전면과 후면에 동력 롤러가 장착되어 있다. 메인 본체의 동력 롤러와 전후 동력 롤러는 연동 제어되어 작업장 수송 과정 중 수송이 안정되도록 한다.

2. 기술 성능 사양

적용 크기: 웹 높이: 200-2000mm

웹 두께: 6-40mm 웹 길이: 4000-15000mm

플랜지 폭: 200-800mm

플랜지 두께: 6-60mm 플랜지 길이: 4000-15000mm

스포트 용접 속도: 500-800mm/분 (실제 용접 공정에 따라 다름)

공회전 이동 속도: 12000mm/분 (최대)

입구 롤러 길이: 12500mm

출구 롤러 길이: 12500mm

유압 시스템 압력: 최대 4Mpa (40Kg/CM²)

제어: AC 주파수 변환 속도 조절

속도: 주파수 변환 속도 조절

기계 동력: 8Kw

용접 전력: 50KW ( 끝 사용자 제공)

전원 공급: 3상 380VAC /50Hz

메인 프레임 치수(길이 × 너비 × 높이): 2350mm × 3650mm × 6200mm

참고: 고객께서는 전력 분배 캐비닛에 누전 보호 스위치 사용을 삼가시기 바랍니다. 만약 사용할 경우, 정격 잔류 작동 전류가 최소 200mA 이상인 모델을 선택해 주세요.

3. 공급 범위 구성품

A: 프레임, 포트리스, 유압 시스템 등을 포함한 조립 기계 본체

B: 선행 센터링 매니퓰레이터 1세트 등을 포함한 매니퓰레이터

C: 시트 프레임, 롤러, 스프로킷, 체인, 커버 등을 포함한 입력 롤러 테이블

D: 시트 프레임, 롤러, 스프로킷, 체인, 커버 등을 포함한 출력 롤러 테이블

E: 유압 펌프 스테이션, 배관 시스템 등을 포함한 유압 시스템

F: 전기 캐비닛, 인버터, 감속 모터 등을 포함한 전기 제어 어셈블리

4. T 도구 및 예비 부품 장비와 함께 제공

A: 범용 조절형 렌치 250mm 1개

B: 육각 렌치 8-10-12mm 1개

C: 사각 롤러 어셈블리 6세트

5. 마모 부품(보증 대상 아님):

A: 주요 롤링 드럼

B: 플랜지 판 클램핑 휠

C: 상부 압력 휠

D: 웹 판 클램핑 휠

6. 기술 문서

A: 사용자 설명서 1부

B: 기계 검사 보고서 1부

C: 전기 회로도 1부

D: 유압 계통도 1부

E: 포장 명세서 1부

F: 적합성 증명서 1부

G: 기계 기본 도면 1부 (계약 시 사용자에게 송부) 확인 )

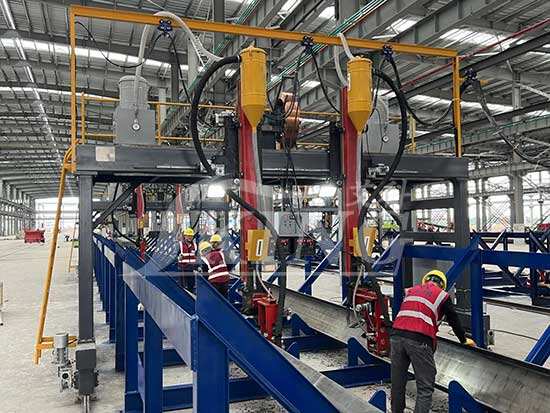

Ii. 장비: MHG-5000 H형강 자동 아크 용접기

기술적 성능 파라미터

항목 이름		사양
적용 가능한 H형강 치수	- 폭	200-800 mm
	- 키	200-2000 mm
	- 길이	2000-15000 mm
게이지		5000mm
철도 길이가		30000 mm × 2 (레일은 고객 측에서 제공)
용접 속도		300-600 mm/분
이동 속도 (무부하)		3000 mm/min
용접 위치		수평 위치에서의 필렛 용접 (선박형 용접)
적용 가능한 용접 와이어 크기		3.2-5 mm
적용 가능한 용접 와이어 스풀 사양		25-250 kg
플럭스 회수 장치		LT-100 (3 kW)
구동 방식		양면 구동 (주파수 변환 모터)
이동 제어 방식		AC 주파수 변환 무단 변속 속도 조절
전원 공급 장치		AC 380V, 50Hz, 3상

참고: 고객께서는 전원 배전반에 누전 보호 스위치 사용을 권장하지 않습니다. 만약 사용할 경우, 정격 잔류 동작 전류가 200mA 이상인 모델을 선택하십시오.

적용 가능한 H형강 크기의 상세 매개변수 표

위 표의 음영 영역은 용접 요구 조건을 충족할 수 있음을 나타냅니다

2. 공급 범위 구성품

특별 안내: 용접 암은 기어 랙 방식 리프팅을 채택하였습니다.

3. 무작위 도구 및 예비 부품

카테고리	항목	수량
A: 도구	유니버설 렌치 (200mm)	1개
B: 예비 부품	컨택트 팁 (4.2mm)	2 개
	컨택트 팁 (5.2mm)	2 개
	호스 클램프(5/4″–2″)	2 개
	호스 클램프(7/8″–5/4″)	2 개

4. 마모 부품

전도봉, 전도노즐, 아크 가이드 프레임, 압력 휠, 와이어 공급 튜브, 플럭스 회수 튜브, 와이어 공급 휠, 회수기 백, 가이드 베어링, 용접 건 정밀 조정 장치, 모든 제어 버튼

5. 기술 문서

항목	문서명	수량	비고
A	포장 목록	1부	-
B	사용자 매뉴얼	1부	-
C	검사 보고	1부	-
D	합격증명서	1부	-
E	기초 도면	1부	(계약 시 사용자에게 제공 예정)

6. 용접 케이블 구성:

용접 케이블 95mm², 병렬 연결된 2개 선, 14*0.75 제어선. 길이는 개트리 이동 거리 27m에 따라 구성됨
